高低温介电测试系统
DE10系列
介电温谱
阻抗温谱
导纳谱
阻抗频谱
介电频谱
导纳频谱
温度范围:-160℃~1000℃
校准频率:DC~100MHz
电极结构:满足ASTM D150标准的三电极要求
电极材质:铂金电极+99.5%氧化铝陶瓷绝缘
可测样品:涂电极样品+无电极样品
整机质保两年
温度范围:-160℃~1000℃
校准频率:DC~50MHz
电极结构:满足ASTM D150标准的三电极要求
电极材质:铂金电极+99.5%氧化铝陶瓷绝缘
可测样品:涂电极样品+无电极样品
DE40系列
介电温谱
阻抗温谱
导纳频谱
导纳谱
介电频谱
阻抗频谱
高低温介电测试系统_四样品
整机质保两年
UL10系列
高低温低阻测试系统
电阻
温度范围:-160℃~1000℃
最高电压:200V
电极结构:满足ASTM D257标准的五电极结构
电极材质:铂金电极+99.5%氧化铝陶瓷绝缘
安全保护:带高压安全互锁开关
测量样品:无电极样品+涂电极样品
体积电阻率
表面电阻率
整机质保两年
UH10系列
高低温超高阻测试系统
最高温度:-160℃~600℃
最高电压:1000V
电极结构:满足ASTM D257标准的三电极结构
电极材质:316不锈钢电极+99.5%氧化铝陶瓷绝缘
高压保护:带高压安全互锁开关
测量样品:无电极样品+涂电极样品
整机质保两年
电阻
绝缘体积电阻率
绝缘表面电阻率
DES系列
常温介电测试系统
最高频率:100MHz
电极结构:满足ASTM D150标准的三电极结构
测量样品:无电极样品+涂电极样品
适配仪器:Keysight E4990A、WK6500系列、TH28系列等主流LCR表
介电频谱
阻抗频谱
导纳频谱
整机质保两年
可方便更换不同测试夹具;也可手动或程序控制夹具的升降,方便样品安装与更换。
检测与控制样品平台的温度,确保与样品温度的一致性,并通过PID参数全温区范围的动态调节,实现全温区范围内样品温度的精确控制。
炉膛选用进口电阻丝加热,多晶莫来石保温,液氮制冷,炉膛密封,满足高温、低温、真空或气氛环境测试需要。
依据ASTM D150国际标准三电极结构,使用铂金电极,高纯氧化铝陶瓷支撑材料,引线带同轴屏蔽。满足固体、液体、粉末等多种样品测试需求。
PID温度控制器

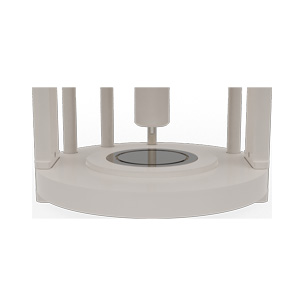

高低温介电夹具
高低温测试环境
电动夹具升降平台

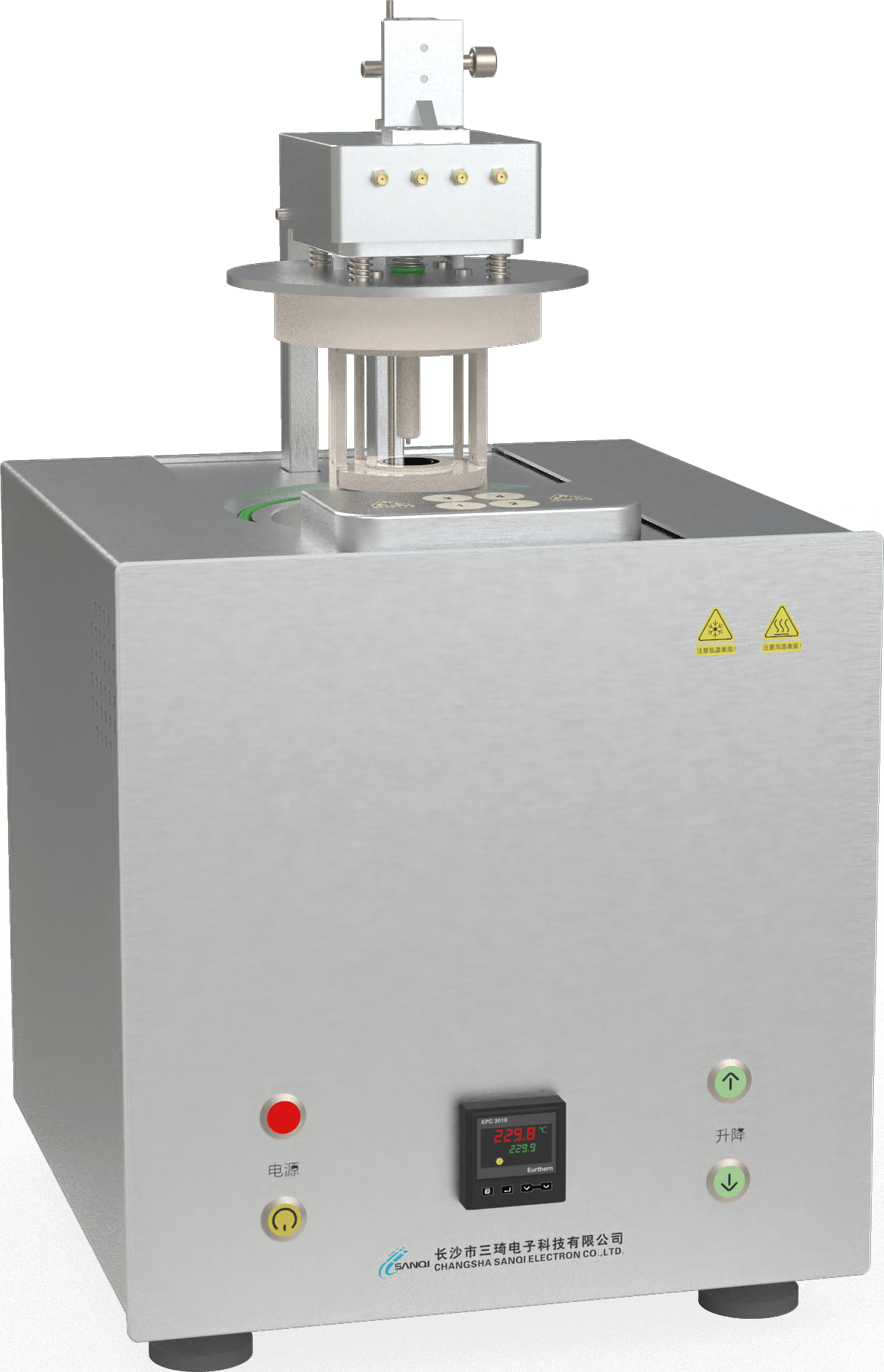

系统一体化设计
系统集高低温环境、温度控制、样品安装于一体,具有体积小、操作简单、控温精度高等特点
功能特点
严格按照ASTM D150国际标准设计,选用铂金做电极,耐高温、抗氧化,使用寿命更长
带电极和无电极样品都能测试
选配10/16/26mm尺寸铂金电极片,可满足不同尺寸样品测量,样品安装方便、简单
测试仪器
高低温介电测试系统可适配Agilent E4990A/E4294A/E4980A、Wayne Kerr 6500P/B、
Tonghui TH2838/TH2839/TH2826/TH2828/TH2829/TH2827等系列LCR表或阻抗分析仪,其他品牌型号也可定制开发
Agilent E4990A
Agilent E4294A
Agilent E4980A
Tonghui TH28系列
Wayne Kerr 6500P/B
Tonghui TH29系列
技术参数
-160℃~1000℃宽温区范围,总有一款满足您科研与教学需求
产品型号:DE10系列
温度范围:-160℃~1000℃宽温区
测温精度:0.1℃
制冷方式:液氮制冷,全 温区智能PID温度控制(选配)
加热方式:电阻丝加热,全温区智能PID温度控制
控温模式:常温、恒温、变温、升降组合
控温精度:全温区范围内≤±0.3℃
超调控制:全温区范围内≤0.5℃
升降速率:1-10℃/min
气氛环境:密封样品环境,外接气源循环系统,实现气氛环境(选配)
夹具升降:程序和手动控制升降装置,可更换测试夹具
通讯接口:RS485
LCR接口:4个SMA母头
校准频率:20Hz~50MHz
电极结构:两平行板电极+保护电极,三电极结构
电极引线:铂金丝,外层带同轴屏蔽,消除电磁干扰对测试影响

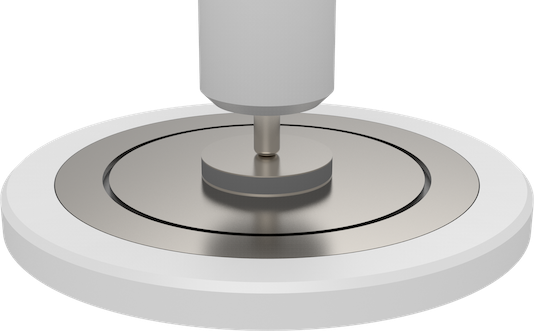

上电极:直径2mm球头电极,用于涂覆有电极样品

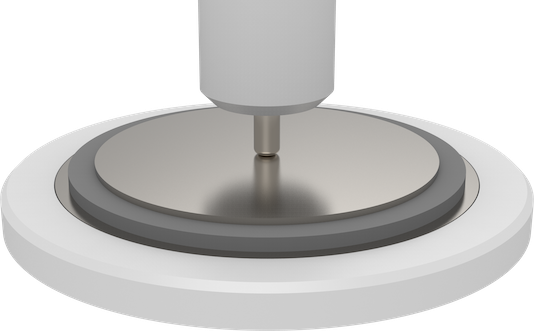

上电极片:直径10/16/26mm圆片电极,用于无电极样品(选配)
高低温测试环境
高低温介电夹具
上电极压力调节:2mm行程调节,用于上电极与样品良好的电性能接触
上电极行程调节:24mm行程调节,用于样品安装
下电极:直径24mm圆片电极,高温不氧化、不形变
保护电极:下电极带环形电极,消除寄生、边界电容对测试影响
热电偶:安装于样品平台,准确测量与控制样品温度
设计标准:ASTM D150和D2149-97国际标准,GB/T1409-2006国家标准
带电极样品尺寸:1mm≤φ≤22mm,厚度≤8mm

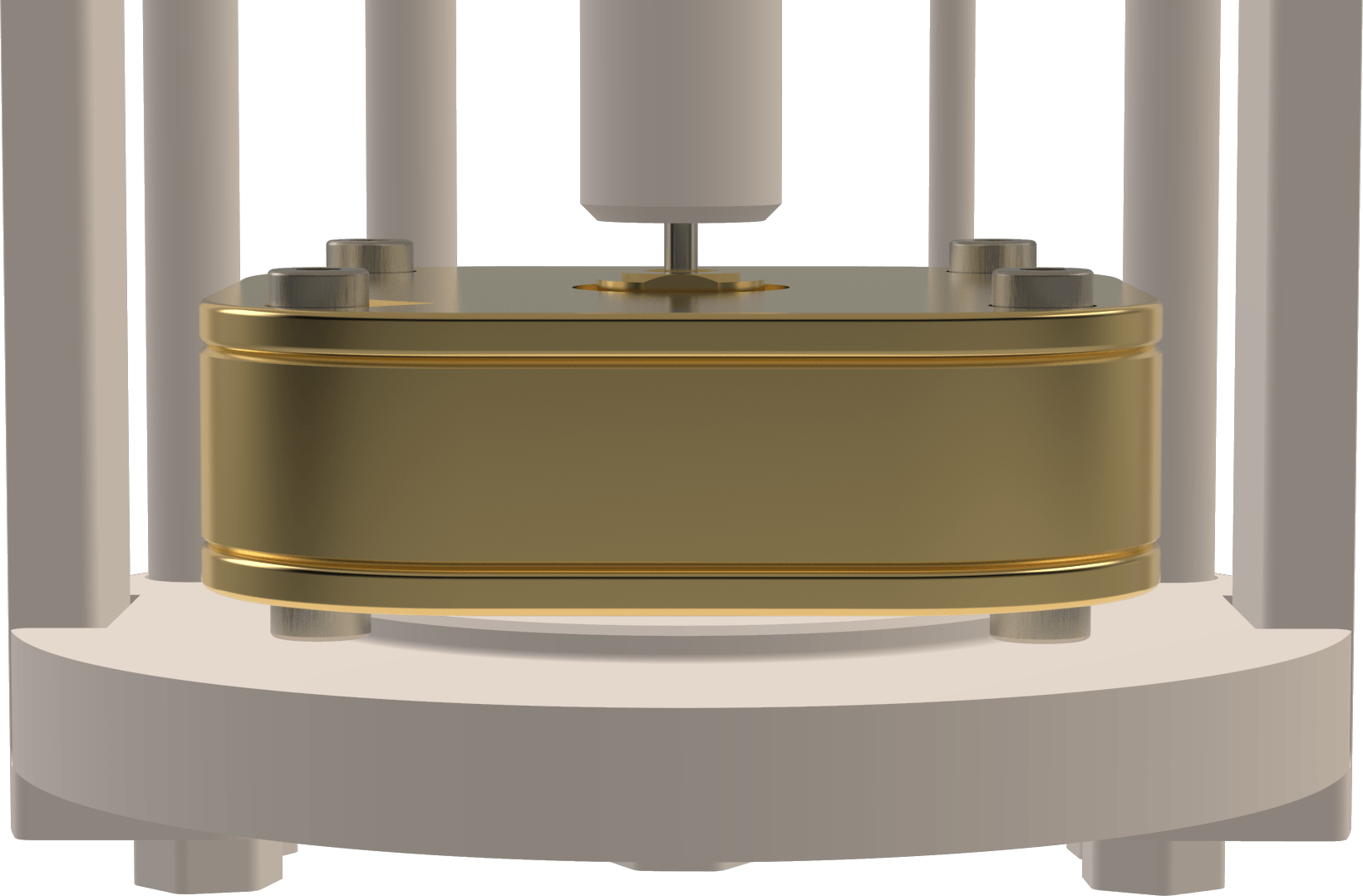

无电极样品尺寸:10mm≤φ≤40mm,厚度≤8mm;液体粉末样品:容器φ38mm,厚度1.0/1.5/2.0mm(选配)
测试软件
基础管理:设置与管理设备、人员、样品等信息
项目管理:设置与管理实验内容,包括介电、阻抗的频率谱、温度谱及其组合
自动测量:自动完成测试,实时显示数据及图形
数据存储:数据库保存各类实验数据,同时输出TXT、XLS、BMP等格式文件
测量分析:对实验数据提供丰富的查询与分析,输出图形与数据
软件适配:包括Keysight/Wayne kerr/Tonghui/Hioki等品牌LCR表
1
高温介电测试系统
DE10-0206
DC~100MHz
RT~600℃
可选配10/16/26mm电极片
不含,可自选配置
序号
系统名称
系统型号
校准频率
工作温度
电极片
LCR表或阻抗分析仪
2
高温介电测试系统
DE10-0208
DC~100MHz
RT~800℃
可选配10/16/26mm电极片
不含,可自选配置
系统选型
3
高温介电测试系统
DE10-0210
DC~100MHz
RT~1000℃
可选配10/16/26mm电极片
不含,可自选配置
询价请提供系统型号及配件型号,LCR表或阻抗分析仪可通过品牌型号官网确认具体参数
4
高低温介电测试系统
DE10-0806
DC~100MHz
-80℃~600℃
可选配10/16/26mm电极片
不含,可自选配置
5
高低温介电测试系统
DE10-0808
DC~100MHz
-80℃~800℃
可选配10/16/26mm电极片
不含,可自选配置
6
高低温介电测试系统
DE10-0810
DC~100MHz
-80℃~1000℃
可选配10/16/26mm电极片
不含,可自选配置
7
高低温介电测试系统
DE10-1203
DC~100MHz
-120℃~300℃
可选配10/16/26mm电极片
不含,可自选配置
8
高低温介电测试系统
DE10-1206
DC~100MHz
-120℃~600℃
可选配10/16/26mm电极片
不含,可自选配置
9
高低温介电测试系统
DE10-1603
DC~100MHz
-160℃~300℃
可选配10/16/26mm电极片
不含,可自选配置
10
高低温介电测试系统
DE10-1606
DC~100MHz
-160℃~600℃
可选配10/16/26mm电极片
不含,可自选配置
选配配件
配件名称
型号
规格尺寸
最高温度
序号
1
铂金电极片
PTIR10
φ10mm
1000℃
φ16mm
2
1000℃
PTIR16
铂金电极片
PTIR26
φ26mm
3
铂金电极片
1000℃
LCR表或阻抗分析仪
输力强(Solartron)
1260A、1255A/B、1250A/B、1252/3/4A
5
IM3523、IM3533、IM3536、IM3570、IM3590
日置(HiokiI)
4
同惠(Tonghui)
TH2839、TH2838、TH2826、TH2829、TH2827
3
WK6500P、WK6500B、WK4100、WK4500
稳科(Wayne Kerr)
2
是德(Keysight)
E4990A、E4980A
1
序号
型号
品牌名称
