- 1.纳伏表:吉时利(Keithley)2182A表
- 2.电流源表:吉时利(Keithley)6221表
- 3.高低温测试环境:提供高低温测试环境;
- 4.台式电脑主机:普通配置电脑主机,带USB,LAN接口;
- 5.电脑显示器:高清配置;
- 6.实验台:建议台面尺寸不小于L180cm*W65cm;
- 7.RS232连接线:连接仪器与电脑;
- 8.三同轴连接线:连接夹具与6221电流源表;
- 9.LAMO转U型接线端子连接线:连接夹具与2182A纳伏表;
- 10.高温低阻夹具:旋转样品;
- 11.USB-485连接线:连接高温测试平台与电脑。
系统组成
高低温超低阻测试系统由纳伏表、电流源表、高低温测试环境、高低温超低阻夹具、测试软件及电脑组成。
功能特点
严格按照GBT 6146-2010标准设计,选用铂金做电极,耐高温、抗氧化,使用寿命更长
技术参数
产品型号:UL12系列
温度范围:-160℃~1000℃宽温区
测温精度:0.1℃
制冷方式:液氮制冷,全温区 智能PID温度控制(选配)
加热方式:电阻丝加热,全温区智能PID温度控制
控温模式:常温、恒温、变温、升降组合
控温精度:全温区范围内≤±0.3℃
超调控制:全温区范围内≤0.5℃
升降速率:1-10℃/min
气氛环境:密封环境,外接气源循环系统,实现气氛环境(选配)
夹具升降:程序和手动控制升降装置,可更换测试夹具
通讯接口:RS-485
电压接口:两接线柱
电流接口:三同轴插座,带保护
电极结构:两平行电极+两球形电极,四线电阻法
电极材料:高纯铂金,高温不氧化,不形变
电极引线:高纯铂金丝,带同轴屏蔽层,消除电磁干扰
电极绝缘:高纯氧化铝陶瓷,高温不氧化,不形变

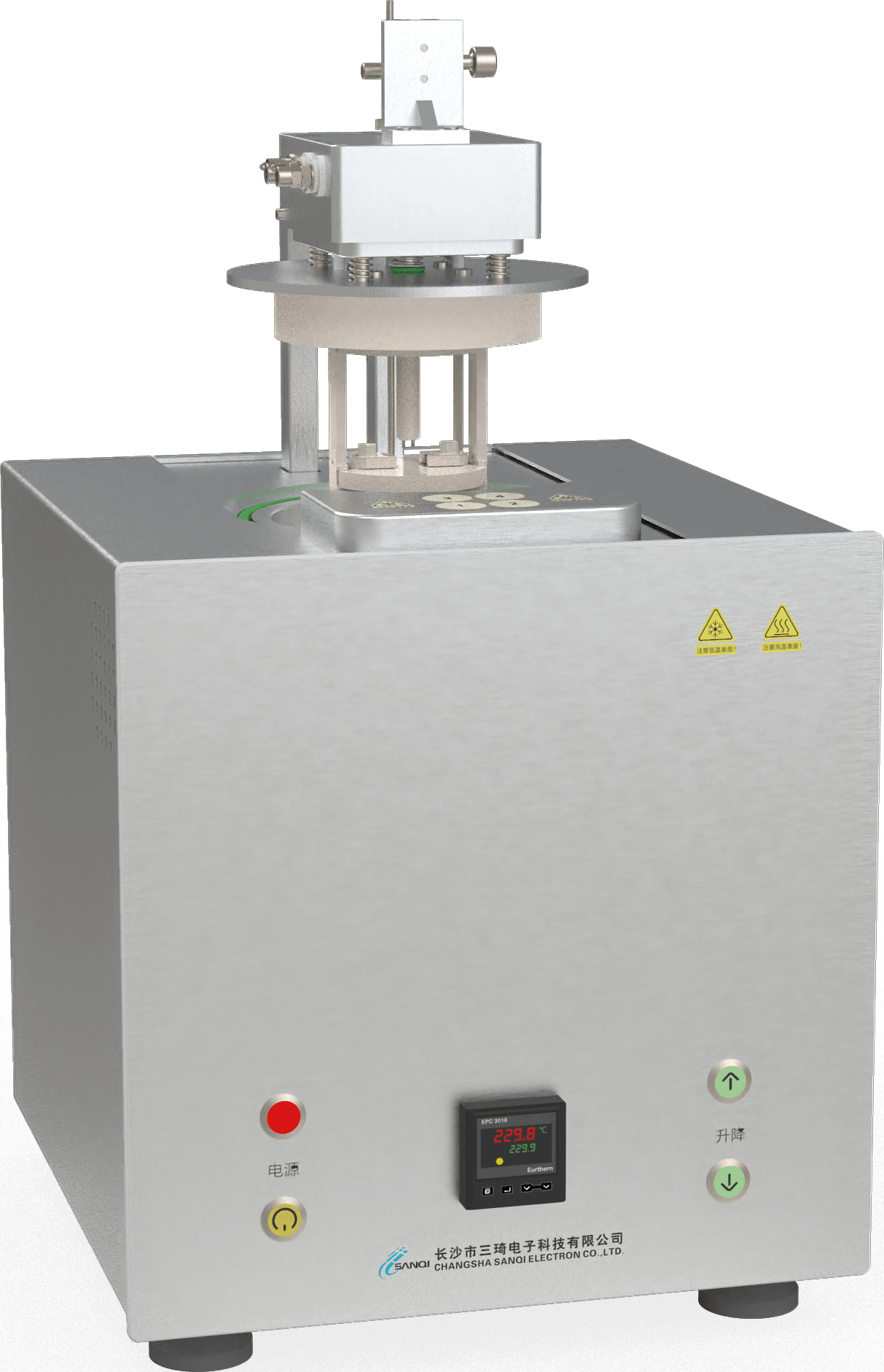

高低温测试环境

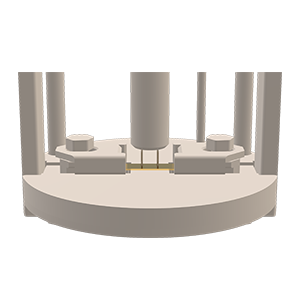

高低温超低阻夹具
上电极调节:20mm行程调节,样品安装及上电极与样品压力调节
样品尺寸:截面小于4mm*10mm,长度17~22mm
下电极座:两片5mm*12mm*0.5mm铂金电极,用于连接电流源
上电极片:直径1.5mm球形电极,用于连接纳伏表
热电偶:样品平台带热电偶探头,准确测量与控制样品温度
设计标准:ASTM B193-02、GB/T6146-2006、GB/T 15662-1995标准

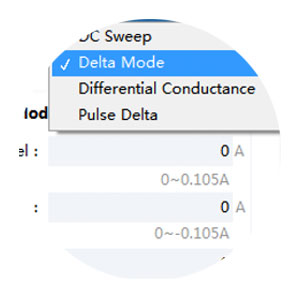

测试软件
基础管理:设置与管理设备、人员、样品等信息
项目管理:设置与管理实验内容,包括电阻、电阻率的时间谱、温度谱及其组合
自动测量:自动完成测试,实时显示数据及图形
数据存储:数据库保存各类实验数据,同时输出TXT、XLS、BMP等格式文件
测量分析:对实验数据提供丰富的查询与分析,输出图形与数据
仪表接口:适配Keithley 6200/2182A系列仪器
1
高温超低阻测试系统
UL12-0206
RT~600℃
不含,可自选配置
序号
系统名称
系统型号
工作温度
测试仪器
2
高温超低阻测试系统
UL12-0208
RT~800℃
不含,可自选配置
系统选型
询价请提供系统型号及配件型号,测试仪器可通过品牌型号官网确认具体参数
3
高温超低阻测试系统
UL12-0210
RT~1000℃
不含,可自选配置
4
高低温超低阻测试系统
UL12-0806
-80℃~600℃
不含,可自选配置
5
高低温超低阻测试系统
UL12-0808
-80℃~800℃
不含,可自选配置
6
高低温超低阻测试系统
UL12-0810
-80℃~1000℃
不含,可自选配置
7
高低温超低阻测试系统
UL12-1203
-120℃~300℃
不含,可自选配置
8
高低温超低阻测试系统
UL12-1206
-120℃~600℃
不含,可自选配置
9
高低温超低阻测试系统
UL12-1603
-160℃~300℃
不含,可自选配置
10
高低温超低阻测试系统
UL12-1606
-160℃~600℃
不含,可自选配置
测试仪器
吉时利(Keithley)
6220,6221/2182A
1
序号
型号
品牌名称
